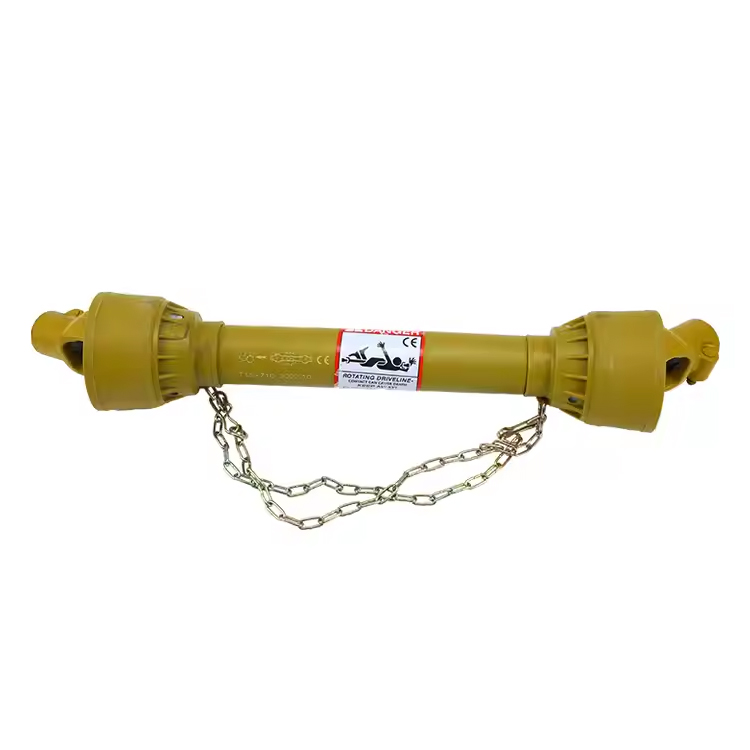

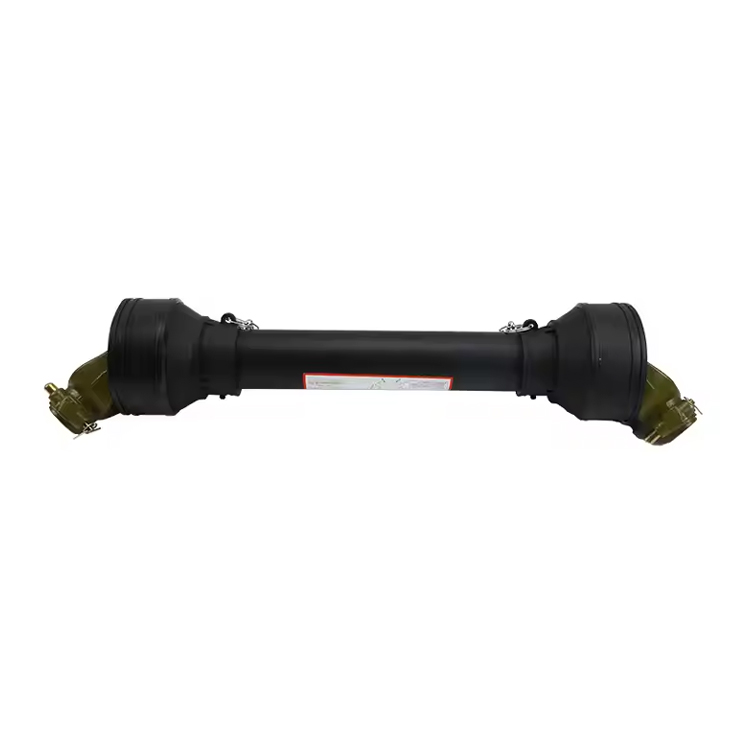

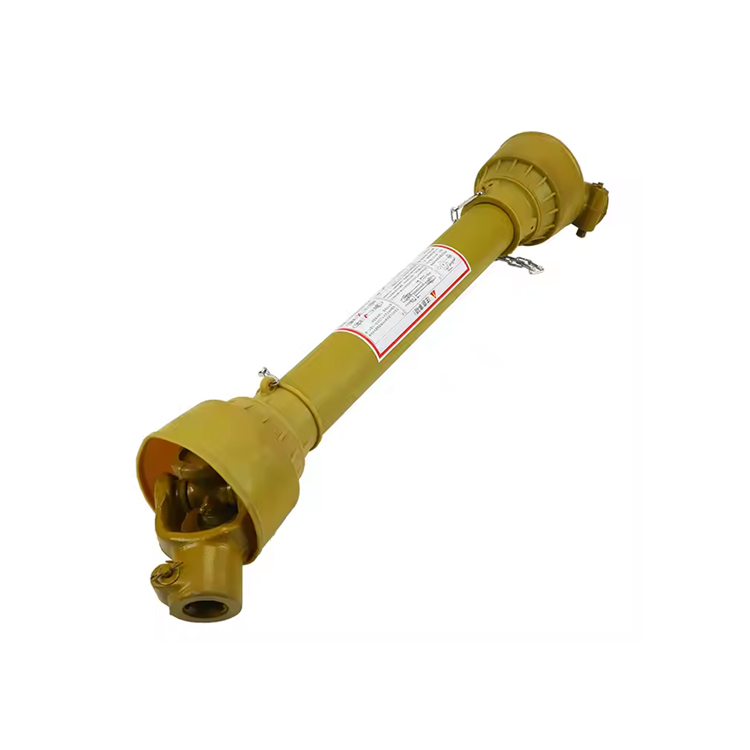

Wały napędowe ciągnika

.Wały napędowe ciągnikasą ważnym elementem systemu transmisji mocy w maszynach rolniczych. Główną funkcją jest skuteczne przeniesienie energii silnika na koła lub towarzyszącą mu maszynie rolnicze, służąc jako montaż podstawowy, który zapewnia wydajność operacyjną i bezpieczeństwo ciągnika.

Skład strukturalny

Rurka wału transmisyjnego: Wykonany ze stopu aluminium o wysokiej wytrzymałości, jest głównym składnikiem transmisji mocy i może wytrzymać naprężenie obrotowe i zginające.

Złącze uniwersalne: Umożliwia transmisję mocy między końcami wejściowymi i wyjściowymi, które nie znajdują się na tej samej płaszczyźnie. Maksymalny kąt może osiągnąć 80 °. Przyjmuje konstrukcję klatki piłkarskiej, aby zapewnić płynną transmisję.

Wał sprzęgający i stawny: Łączy skrzynię biegów i osień napędu. Prostokątna konstrukcja koła zębatego zwiększa dokładność transmisji.

Łożyska i uszczelki: łożyska kulowe głębokiego rowka (dla dużych i ciężkich obciążeń), łożyska wałka cylindryczne (o silnej pojemności obciążenia) oraz łożyska przesuwne (dla niskiej prędkości i ciężkiego obciążenia) są stosowane w kombinacji. Uszczelki olejowe zapobiegają wyciekom oleju smarowego.

Typowe kształty i funkcje

Kształt splajnyWały napędowe ciągnikamoże bezpośrednio wpływać na jego wydajność rotacyjną i pojemność obciążenia, a także ma zastosowanie do różnych scenariuszy aplikacji.

Prostokątny splajn

● Przyjmuje metodę centrowania o małej średnicy, zapewniając dobrą stabilność centrowania. Odkształcenie spowodowane obróbką cieplną można wyeliminować poprzez szlifowanie, aby zagwarantować wysoką precyzję.

● Z wieloma zębami może rozproszyć obciążenie i nadaje się do stałych połączeń lub przesuwanych połączeń z średnim do małych obciążeń.

● Korzeń zęba jest stosunkowo płytki, co powoduje mniejsze stężenie naprężeń. Siła wału i piasty jest mniej osłabiona, a wysoką precyzję można osiągnąć poprzez szlifowanie.

● Jest powszechnie używany w mechanicznych transmisjach ciągników, samochodów, maszyn itp., I jest szczególnie odpowiedni do sytuacji wymagających wysokiego wyrównania i wskazówek.

Inwojąca splajn

● Profil zęba jest zajętą krzywą. Po obciążeniu generuje siłę promieniową, zapewniając równomiernie stresu każdego zęba, co powoduje wysoką siłę i długą żywotność.

● Można go powszechnie stosować do wyrównania zęba bocznego lub również do wyrównania o dużej średnicy lub małej o średnicy.

● Proces jest podobny do procesu przekładni, co ułatwia osiągnięcie wysokiej precyzji i zamienności.

● Jest odpowiedni do połączeń z dużymi obciążeniami, wymagań o wysokiej dokładności wyrównania i dużych wymiarów.

Trójkątna splajna

● Proste przetwarzanie: zęby są małe i liczne, ułatwiając regulację i montaż oraz powodując minimalne osłabienie wału i piasty.

● Nadaje się do statycznych połączeń z małymi średnicami i niskimi obciążeniami, takimi jak połączenia części cienkościennych.

● Prosta struktura i niskie koszty produkcji.

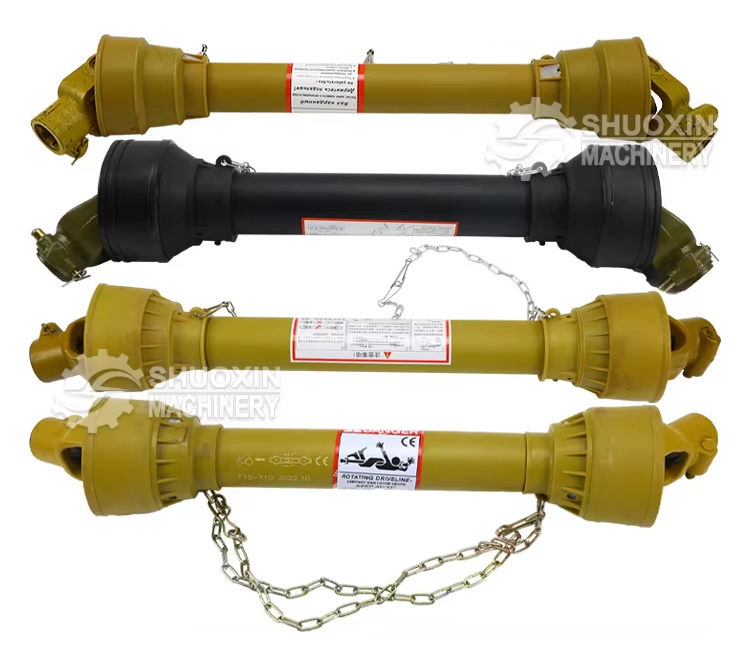

TeWały napędowe ciągnikaWyprodukowany i opracowany przez Shuoxin® został zaprojektowany głównie do ciągłego zapewniania wydajnych i trwałych rozwiązań przesyłowych dla globalnego rolnictwa, umożliwiając większej liczbie rolników z łatwością prowadzenie działalności rolniczej.
