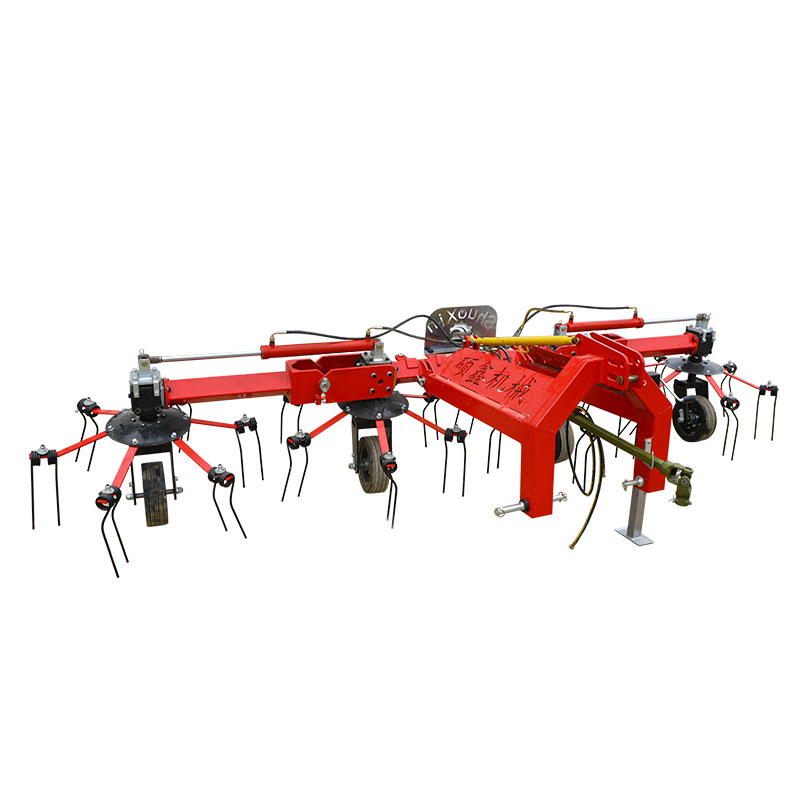

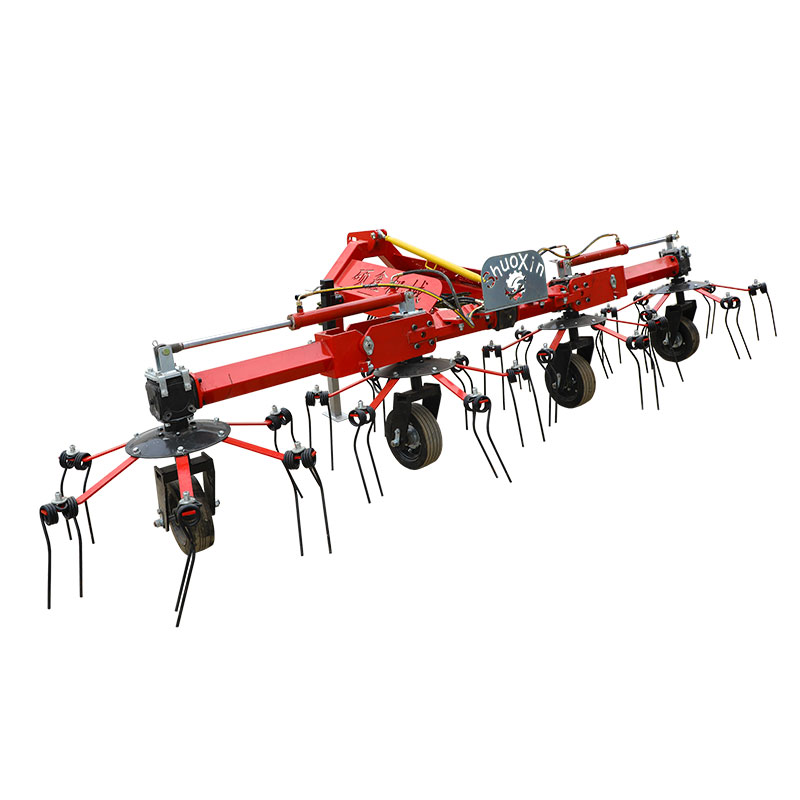

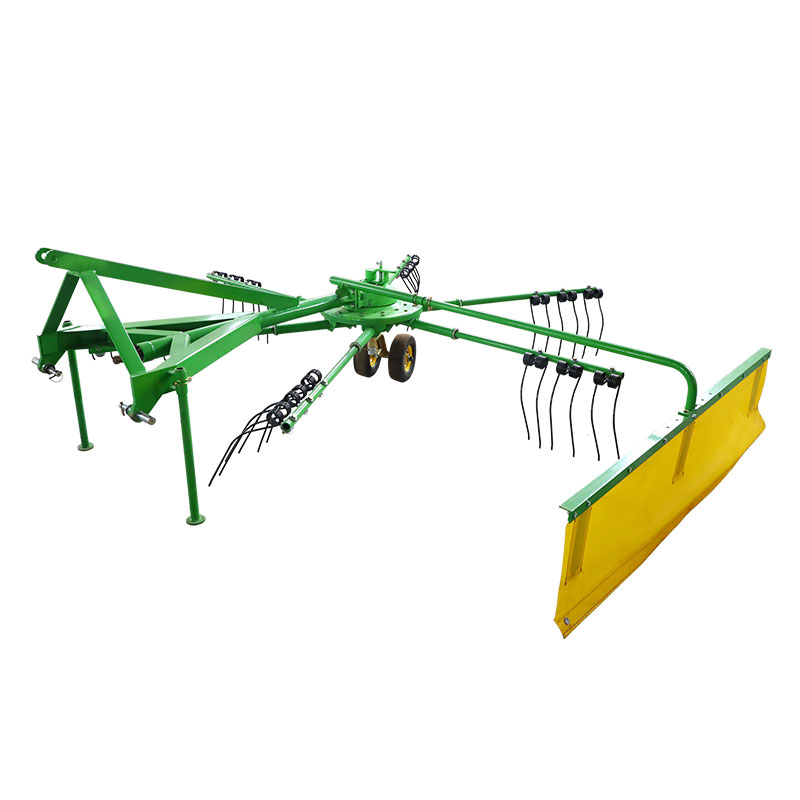

Holowanie raku siana obrotowego siana obrotowego

Shuoxin holowuje rada siana obrotowe siano, producent i dostawca w Chinach, który może hurtować holowanie raku obrotowego siana obrotowego.

Gracze obrotowe są dostępne w typu obrotowym i sprężyny. Podczas pracy grabie jest ciągnięte do przodu przez ciągnik i napędzany przez wałek wyjściowy.

Jest kontrolowany przez stałą krzywkę zainstalowaną na środku i obraca się wokół osi środkowej, aby zakończyć działania, takie jak pielenie i usuwanie trawy.

Obrotowy sprężyn jest wyposażony w wiele zębów sprężyn wokół obracającej się części, a zęby sprężynowe są otwierane siłą odśrodkową w celu przeprowadzenia operacji SWARD.

Jeśli zmienisz kąt montażu zęba sprężynowego, możesz wykonać trawę.

Rose trawy obrotowe mają luźne trawy, niską utratę pastwiska, zanieczyszczenie światłem i prędkości robocze do 12 do 18 km/h, dzięki czemu są łatwe do odebrania za pomocą sprzętu do zbierania.

Pozioma grabie obrotowe składa się głównie z urządzenia zawieszenia, koła chodzącego, zęba rake, zbierającej przegrody i reduktora prędkości. Podczas pracy zasilanie jest dostarczane przez wałek mocy przyczepy. Jego zasadą pracy jest: moc jest przesyłana do skrzyni biegów zmiany prędkości przez uniwersalny wał transmisyjny złącza, przez spowolnienie koła zębatego w pierwszym etapie, obrót obrotowego wału dysku, obracającego się dysku i chodzącego pionową oś urządzenia koła jest przymocowana w nadwoziu przekładni za pomocą śrub i małych okrągłych orzechów. Zespół zęba szczęki jest przymocowany do gramofonu za pomocą gniazda zęba na gramofonie. Gdy obrotowy obrotowy ramię zęba rake obraca się wraz z obrotem obrotu, uświadamiając sobie w ten sposób pastwisko. Zintegrowane operacje

I. Feature of holing siana rake obrotowe siano rake

Rake to maszyna do zbierania paszowa, która integruje plasterki. Po zebraniu pastwiska, aby jak najszybciej osiągnąć warunki bilingowe, pastwisko musi być oświetlone słońcem z rozrzutnikiem. Rozpieracz może równomiernie rozprzestrzeniać pastwisko w polu, co ułatwia szybkie odparowanie wody i ułatwia cięcie pastwiska w bels lub suche przed kiszonką. Kiedy wilgoć pastwiska może dotrzeć do stanu, w którym można ją wysuszyć, uprawy są gromadzone w stodole z grabie i rozbijane w paski w ramach przygotowań do wiązania operacji. Kiedy grabie działa, użyj zębów sprężyn, aby delikatnie poruszać uprawą, aby zbierać lub rozprzestrzeniać słońce, unikając mieszanych resztek lub kamieni w uprawie, aby poprawić jakość pastwiska lub zielonej pasz.

Według standardu branży Rotary Mower JB/T 10905-2008 kosiarka powinna spełniać następujące standardy:

Kolekcja robaków powinna być czysta, utrata pastwiska jest

Mały, a wskaźnik wycieku powinien wynosić mniej niż 5%;

(2) szerokość stosu wynosi 2 ~ 4,0 m;

(3) Wydajność lucerny wynosi 2,0 ~ 4,8 hm2/h;

(4) Zakres mocy graby wynosi 17,5-25 kW.

Gracze obrotowe są dostępne w typu obrotowym i sprężyny. Podczas pracy grabie jest ciągnięte do przodu przez ciągnik i napędzany przez wałek wyjściowy. Jest kontrolowany przez stałą krzywkę zainstalowaną na środku i obraca się wokół osi środkowej, aby zakończyć działania, takie jak pielenie i usuwanie trawy. Obrotowy sprężyn jest wyposażony w wiele zębów sprężyn wokół obracającej się części, a zęby sprężynowe są otwierane siłą odśrodkową w celu przeprowadzenia operacji SWARD. Jeśli zmienisz kąt montażu zęba sprężynowego, możesz wykonać trawę. Rose trawy obrotowe mają luźne trawy, niską utratę pastwiska, zanieczyszczenie światłem i prędkości robocze do 12 do 18 km/h, dzięki czemu są łatwe do odebrania za pomocą sprzętu do zbierania.

Ii. Main struktura i zasada obsługi

Zgodnie z relacją między kierunkiem pastwiska a kierunkiem maszyny, grabie można podzielić na horyzontalne i boczne dwie kategorie (model wykorzystuje boczną trawę).

Zintegrowana trawa boczna jest równoległa do kierunku rozwoju maszyny. Ponieważ trawa ma niewielką odległość ruchu i mniej włączenia, profil trawy po zbiorze jest stosunkowo schludny, luźny i jednolity i nadaje się do wysokowydajnych naturalnych użytków zielonych i sztucznych użytków zielonych.

Aby zapewnić jakość i wydajność zbioru pastwisk, stosuje się zasadę i strukturę grabi bocznych.

1. Moc grabie

Model przyjmuje trzypunktowe zawieszenie, które jest zasilane wyjściem wału splajnowego z ciągnika z przodu, i przesyła moc przez chowany wał splajny. Oznacza to, że podczas jazdy ciągnika można uruchomić i zatrzymać pracę kosiarki po zawieszeniu i zatrzymaniu, aby kosiarka mogła zostać uruchomiona i zatrzymana do woli, gdy nie działa ani nie obraca się, aby poprawić jej zastosowanie.

2. Ogólna struktura grabie

Jakholowanie raku siana obrotowego siana obrotowegoma wiele funkcji, takich jak pędzący trawa, wyrównywanie, odwracanie suszenia i poruszania, grabie można wykorzystać do zintegrowania czystej i regularnej wypasu trawy, a pastwiska mają krótszy odległość do podróży, a liczba pastwisk jest zmniejszona, utrata trawy oraz dostęp do wyższej składu odżywczego, w linii z nowoczesną koncepcją zasilającego hodowlę zwierząt. W tym celu ogólna struktura poziomej rake naszej firmy pokazano poniżej.

Pozioma grabie obrotowe składa się głównie z urządzenia zawieszenia, koła chodzącego, zęba rake, zbierającej przegrody i reduktora prędkości. Podczas pracy zasilanie jest dostarczane przez wałek mocy przyczepy. Jego zasadą pracy jest: moc jest przesyłana do skrzyni biegów zmiany prędkości przez uniwersalny wał transmisyjny złącza, przez spowolnienie koła zębatego w pierwszym etapie, obrót obrotowego wału dysku, obracającego się dysku i chodzącego pionową oś urządzenia koła jest przymocowana w nadwoziu przekładni za pomocą śrub i małych okrągłych orzechów. Zespół zęba szczęki jest przymocowany do gramofonu za pomocą gniazda zęba na gramofonie. Gdy obrotowy obrotowy ramię zęba rake obraca się wraz z obrotem obrotu, uświadamiając sobie w ten sposób pastwisko. Zintegrowane operacje

Iii. Specyfikacja

1. Specyfikacja

2. Tabela

W dolnym końcu zmniejszenia rake jest gramofon. Gnonita równomiernie

Rozkład 6 ramion wzdłuż obwodu. Zęby rake są przymocowane na obrotowym dysku. Koniec każdego ramienia zęba Rake naprawia parę sprężynowych zębów. Gdy grabie jest działające, moc raku jest zapewniana przez gramofon, a ramię zęba rake jest obracane przez dysk obrotowy, uświadamiając sobie w ten sposób operację rake.

Górna część płyty obciążenia ma uchwyt A regulacyjny (jak pokazano na rysunku), podnosi uchwyt i obraca się na obrotu, aby wyregulować kąt paska Squid. Różne kąty mają różne funkcje, dzięki czemu maszyna ma różne funkcje, głównie skręcone trawę, spłaszczenie, suszenie słońca, migracja i tak dalej.

3. Tine

Struktura zbiera jest pokazana na rysunku. Górny koniec zęba rake jest przekształcany w kształt przewijania, aby zwiększyć jego elastyczność, aby łatwo pokonać przeszkodę. Dolny koniec zębów zębów powstaje w kształcie łuku, dzięki czemu pastwisko można było podnieść i przewrócić wzdłuż powierzchni zęba, a pierścień sprężyn jest obracany. Po lewej i prawej liczba okrążeń jest równa lewej i prawej czterech kół. Używając materiału 60Si2mn, trwałej i dobrej elastyczności.

4. STO SAFT

Wał napędowy przesyła głównie moc wyjściową ciągnika do reduktora. Ze względu na dużą odległość między wałem mocy przyczepu a wałem wejściowym reduktora prędkości, aby zapewnić niezawodność transmisji mocy, jeden koniec wału transmisji jest podłączony do wału wyjściowego ciągnika zgodnie z wymaganiami prędkości i wymagań transmisji, a drugi koniec jest przekazywany przez sprzężenie. Jest on połączony z końcem wejściowym wału zębnika zębnika reduktora, aby zrealizować gładką transmisję mocy.

5. Mechanizm transmisji

Zgodnie z wymaganiami dotyczącymi pozycji i konstrukcji, reduktor jest umieszczany na palecie 4, jego wałek przekładniowy końcowy wejściowy jest połączony z wałkiem transmisyjnym, a końcowy końcowy koń splinowy wałka przekładni stożkowy jest połączony z krążkiem. Struktura pokazano na poniższym rysunku.

IV. Wymagania dotyczące instalacji holowania raku siana obrotowego siana obrotowego rake

Po korygowaniu zgodnie z listą pakowania produktów wybierz płaską podłogę i kontynuuj montaż w kolejności.

1. Obróć główną ramkę do góry nogami, a następnie zainstaluj opony chodzące;

2. Obróć główną ramkę do góry nogami i umieść dwie nogi na przedniej części, aby utrzymać równowagę głównej ramy.

3. Zebraj górną pręt trzonowy na raz, zwróć uwagę na upewnienie się, że łożysko końcowe pręta musi znajdować się w rowku krzywki, aby krzyżować się obrócić, aby popchnąć ząb zębów, aby się obrócić;

4. Zainstaluj pręt łączący trawę i podłącz przegrodę trawy.

Włóż wał wejściowy 6 do rękawa wału splajnego wału napędu wejściowego 6 i zabezpiecz szpilkę, aby zakończyć instalację.

V. Operacja i używanie

1. W pełni dodaj smar do każdej obrotowej części przed użyciem;

2. Podczas regulacji powoli opuść narzędzia do ziemi, aby zatrzymać ciągnik i zatrzymać go. Ścisła regulacja i konserwacja w stanie rozruchu;

3. Podczas operacji kierowca powinien potwierdzić, że przed rozpoczęciem operacji nie ma żadnych przeszkód w określonym zakresie;

4. Pod koniec pracy konieczne jest wybór miejsca wyrównywania, aby zapewnić bezpieczny parking narzędzi;

5. Podczas operacji nie będą oni robić dowolnie ostrych zakrętów i nie wolno podnieść implementacji bez obracania ziemi.

6. Podczas transportu zdejmij tylne koło wyjściowe, aby upewnić się, że narzędzie maszynowe zatrzymuje się, narzędzie maszynowe podnosi ponad 20 cm od ziemi i skraca podłączającą pręt przegrody trawy, aby ułatwić transport.

Vi. Konserwacja i rozwiązywanie problemów

1. Regularnie sprawdzaj stopień dokręcania wszystkich śrub i nakrętek;

2. Aby upewnić się, że smarowanie skrzyni biegów na miejscu, elastyczny obrót;

3. Aby upewnić się, że łożysko nie zostanie uszkodzone, pojawienie się kształtu zęba jest idealne, terminowe wymianie zużytych lub uszkodzonych części;

4. Sprawdź odpowiednie sprawy co 8 godzin pracy.
